pv-pure

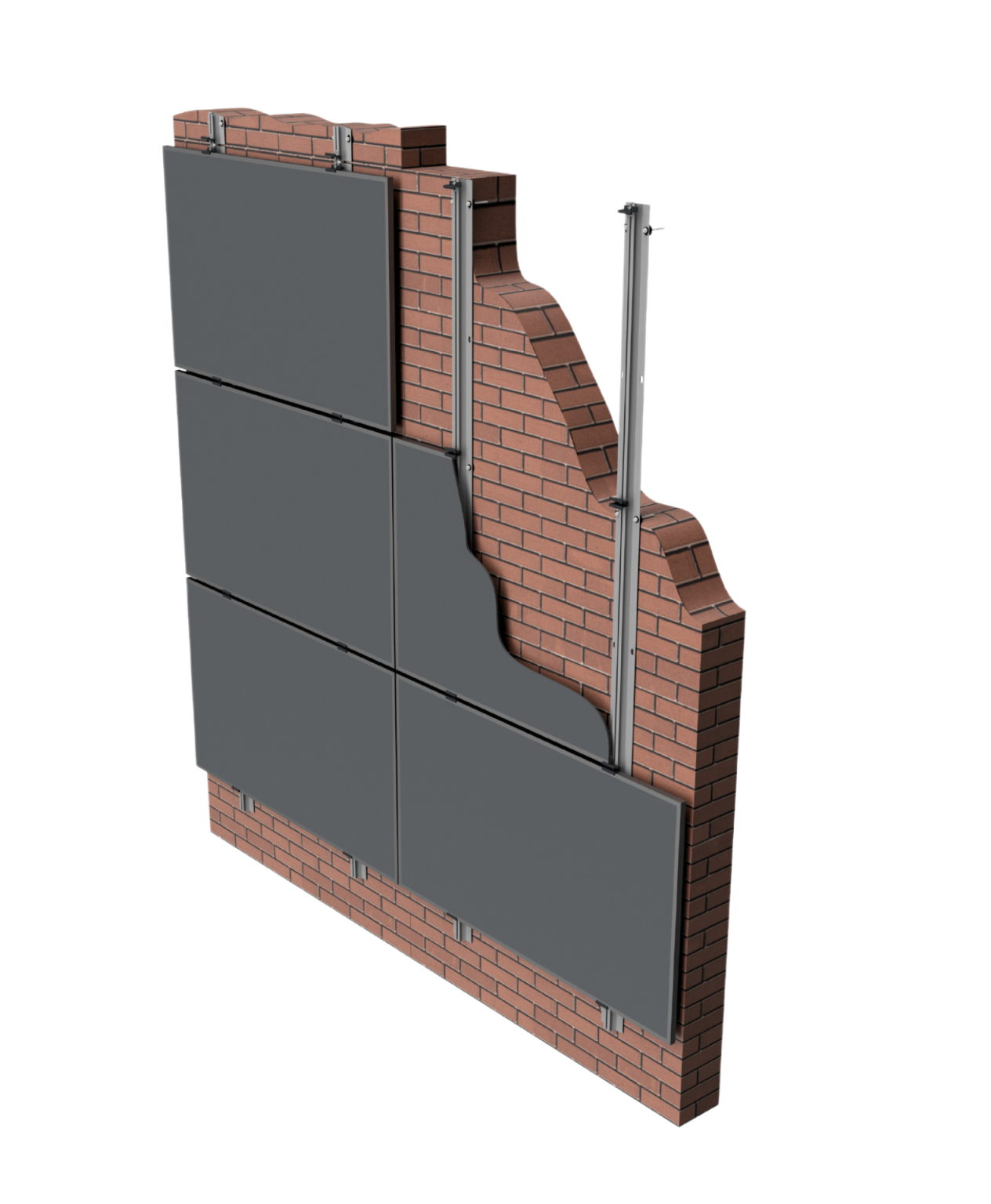

Das Montagesystem für Photovoltaik auf ungedämmtem Mauerwerk
Zugehörige Dokumente
Wählen Sie ein Dokument aus, um die zugehörigen Unterlagen zu erhalten.
PV-Fassadenmontage einfach gemacht
Mit pv-pure bietet mo energy systems ein innovatives Schnellmontagesystem zur Installation von PV-Modulen an vertikalen, ungedämmten Wänden. Ob Beton, Ziegel oder Vollholz – unser System ist ideal für Neubauten, Sanierungen oder die nachträgliche Montage an Bestandsgebäuden geeignet.
Die einfache und schnelle Montage spart Zeit und Kosten auf der Baustelle. PV-Fassaden mit pv-pure steigern die Energieeffizienz und werten jede Gebäudehülle architektonisch auf.
PV-Module für Beton, Ziegel, Vollholz Fassaden
Effizientes Schnellmontagesystem für PV-Module auf Beton-, Ziegel- und Holzfassaden Unser pv-pure System ermöglicht die sichere und schnelle Befestigung von gerahmten oder rahmenlosen Photovoltaik-Modulen an tragfähigen Außenwänden – ob verputzt oder unverputzt, aus Beton, Ziegel oder Vollholz. Ideal geeignet für den Neubau, die Gebäudesanierung oder die nachträgliche Installation von PV-Anlagen an Bestandsbauten.
Allgemeine Produktinformationen
Bezeichnung: pv-pure
Beschreibung: Montagesystem für die Befestigung von PV-Modulen an vertikalen, ungedämmten Beton- Ziegel und Vollholzwänden
Eignung: : Neubau, Sanierung, nachträgliche Montage an Bestand
Bestandteile: Befestigungsanker, Tragprofile, Modulhalter, Module
Geeignet für: senkrechte Beton- Ziegel und Vollholzwände
Untergrundeignung: Beton, Ziegel, Holz
Allgemeiner Hinweis
Schnellmontagesystem für PV-Module auf tragfähigen Beton-, Ziegel- und Holzfassaden
Das pv-pure Montagesystem ermöglicht die schnelle und zuverlässige Installation von gerahmten und rahmenlosen Photovoltaik-Modulen an bestehenden, tragfähigen Außenwänden – ob verputzt oder unverputzt, aus Beton, Ziegel oder Vollholz.
Ideal für den Einsatz im Neubau, bei Sanierungsprojekten oder zur nachträglichen Montage von PV-Anlagen an Bestandsgebäuden.
Vorteile des pv-pure Montagesystems
- Schnelle und einfache Montage ohne Spezialwerkzeug
- Kompatibel mit gerahmten und rahmenlosen PV-Modulen
- Für verputzte und unverputzte Wände
- Geeignet für Beton, Ziegel und Holzfassaden
- Entwickelt für die Montage an tragfähigen Außenwänden
Einleitung
pv-pure ist ein innovatives Montagesystem zur vertikalen Befestigung von rahmenlosen Glasmodulen und Standardmodulen an ungedämmten Beton- oder Ziegelwänden. Es eignet sich ideal für BAPV- und BIPV-Fassaden und überzeugt durch einfache, schnelle Installation und hohe Flexibilität.
Werkzeugliste
Entfernungsmesser, Maßband, Nivelliergerät
Kappsäge (zum Zuschneiden der Profile)
Drehmomentschlagschrauber mit 13-mm-Nuss
Gabel- und Ringschlüssel (13 mm)
Innensechskantschlüssel (Größen 4 & 8)
Akkuschrauber mit 8-mm-Stecknuss
Bohrmaschine mit passendem Mauerwerksbohrer
Clickman-Werkzeug für Distanzscheiben
Seitenschneider für Kabelbinder
Erweiterte Werkzeuge bei speziellen Montagen:
Klebeanker: Auspressgerät, Reinigungswerkzeug, Winkelschleifer, Tiefenanschlag
Ziegel mit Rahmendübeln: 10-mm-Bohrer
Rahmenlose Module: TORX® T10 Einsatz & Setzwerkzeug
Montage in 5 Schritten
Fassade einmessen & Achsen planen
Ermittlung der Modulabstände nach Herstellervorgabe
Höhen markieren und vertikale/horizontale Achsen festlegen
Profile vorbereiten & anbringen
Tragprofile ggf. zuschneiden
Löcher bohren & Verankerung setzen (Beton: Mauerankerschrauben, Ziegel: Klebeanker oder Dübel)
Profile montieren und ausrichten
Modulhalter montieren
Mittel- und Randklemmen nach Modulgröße setzen
Optional: Abrutschsicherung oder Hänger anbringen
Module einsetzen
Immer mit Vorderseite nach außen
Module einlegen, ausrichten und mit Klemmen fixieren
Optionale Komponenten anbringen
Verbindungsträger, Blitzschutz, Brandschutzblech oder elektrische Komponenten montieren
Wichtige Hinweise
Die Montage sollte ausschließlich durch geschultes Fachpersonal erfolgen. Alle geltenden gesetzlichen Vorgaben, statischen Anforderungen und örtlichen Bauvorschriften müssen eingehalten werden. Detaillierte Informationen zur Ausführung findest du im PDF-Dokument auf dieser Seite unter „Montageanleitung“.
Gerne unterstützen wir dich in einem kostenlosen Erstgespräch – von der Planung bis zur erfolgreichen Umsetzung deines Projekts.
