pv-sheet
PV-Montagesystem zur einfachen Befestigung gerahmter PV-Module auf bestehenden Trapezblechfassaden
Zugehörige Dokumente
Wählen Sie ein Dokument aus, um die zugehörigen Unterlagen zu erhalten.

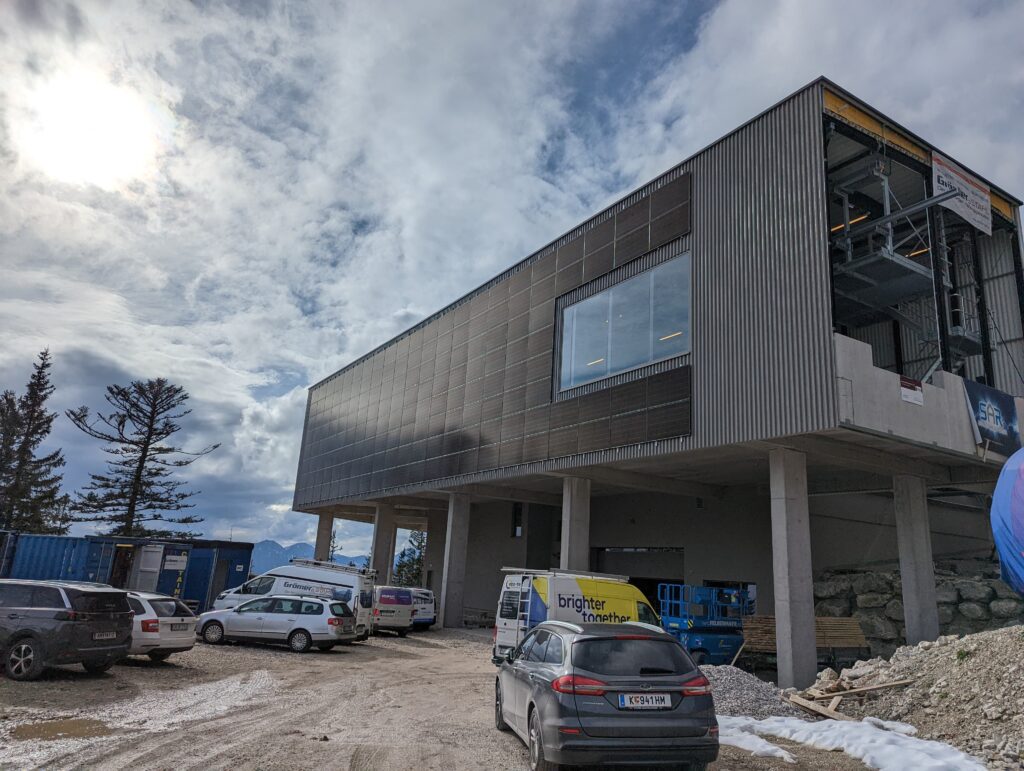

Die leistungsstarke PV-Fassade mit architektonischem Anspruch
pv-sheet vereint Photovoltaik und Fassadenverkleidung in einem hochwertigen System, das sowohl funktional als auch ästhetisch überzeugt. Die leistungsstarken PV-Module mit Glas-Glas-Technologie erzeugen zuverlässig Strom und bieten gleichzeitig eine moderne, homogene Optik für jede Gebäudehülle.
Dank vielfältiger Farb- und Oberflächenvarianten lässt sich pv-sheet flexibel in architektonische Konzepte integrieren – ideal für Neubauten, Sanierungen und die nachträgliche Fassadengestaltung. Die verdeckte Befestigung sorgt für ein elegantes Erscheinungsbild, während das System höchsten Anforderungen an Witterungsbeständigkeit und Langlebigkeit gerecht wird. pv-sheet macht aus jeder Fassade eine aktive, energieerzeugende Fläche – für nachhaltiges Bauen mit Stil.

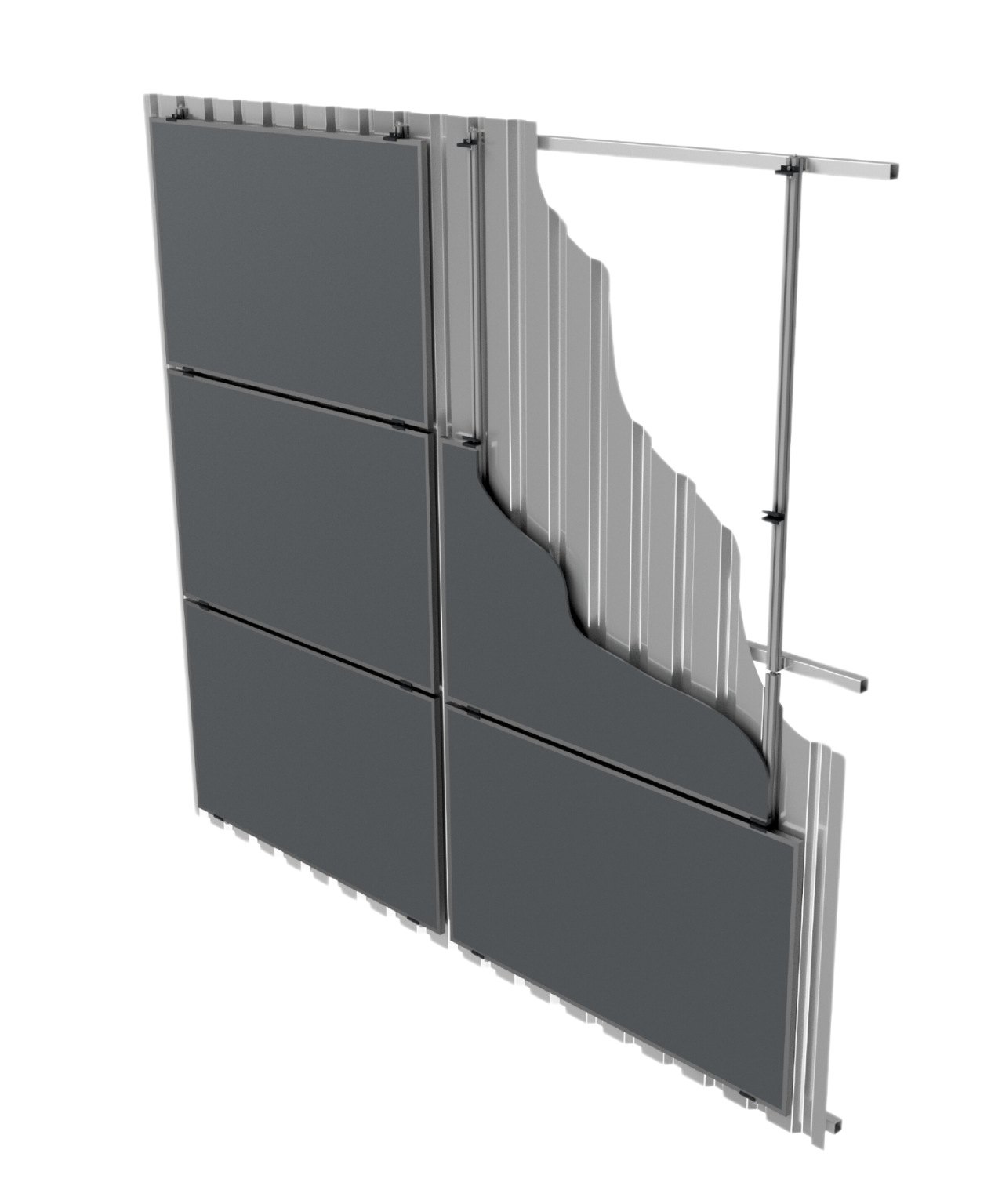

PV-Montagesystem für Trapezblechfassaden
Photovoltaik-Montagesystem für Trapezblechfassaden – einfach, schnell und zuverlässig.
Unser Montagesystem wurde speziell für die Befestigung von gerahmten PV-Modulen auf bestehenden Trapezblechverkleidungen entwickelt.
Es eignet sich ideal für den Neubau, die energetische Sanierung sowie die PV-Nachrüstung an Industrie- und Gewerbebauten.
Allgemeine Produktinformationen
Bezeichnung: pv-sheet
Beschreibung: Montagesystem für die Befestigung von PV-Modulen an Trapezblechverkleideten Wänden
Eignung: : Neubau, Sanierung, nachträgliche Montage an Bestand
Bestandteile: Tragwinkel, Tragprofile, Modulhalter, Module
Geeignet für: senkrechte Trapezblechwände mit horizontal laufenden Befestigungsebenen
Untergrundeignung: Stahl, Aluminium
Allgemeiner Hinweis
Das Produkt pv-sheet wird am Montageort verbaut.
Die Verwendung des Systems muss durch qualifizierte Professionisten erfolgen.
Das System ist geprüft und für das Handwerk freigegeben.
Vor jeder Montage müssen die erforderlichen Genehmigungen eingeholt werden.
Netzzugangspunkt des Stromversogers, Abnahmevertrag für Einspeisung, Baugenehmigungen oder Abstandsnachsichten sind erforderlich.
Eine Kontaktaufnahme mit der örtlichen Baubehörde wird empfohlen.
Vorteile unseres PV-Montagesystems für Trapezblechfassaden:
- Schnelle und einfache Montage – spart Zeit und senkt Installationskosten.
- Ideal für gerahmte PV-Module – kompatibel mit allen gängigen Modulgrößen.
- Keine Durchdringung der Gebäudehülle – schützt vor Feuchtigkeit und Wärmeverlust.
- Perfekt für die PV-Nachrüstung – besonders geeignet für Industrie- und Gewerbebauten.
- Langlebig & korrosionsbeständig – entwickelt für den dauerhaften Einsatz im Außenbereich.
Einleitung
pv-sheet ist das clevere Montagesystem von mo energy systems für die einfache Installation von Photovoltaikmodulen auf Trapezblechfassaden. Es eignet sich sowohl für BAPV- als auch BIPV-Anwendungen und ist mit rahmenlosen Glas-Glas-Modulen und gerahmten Standardmodulen kompatibel.
Durch die direkte Befestigung auf vorhandenen Trapezprofilen punktet das System mit hoher Zeitersparnis, geringem Aufwand und maximaler Stabilität – ideal für Industrie- und Gewerbebauten.
Benötigtes Werkzeug
Akkuschrauber mit Bit-Einsatz für Blechschrauben
Maßband, Wasserwaage oder Laser-Nivelliergerät
Blechbohrer (bei Vorbohrung notwendig)
Drehmomentschlüssel oder Schlagschrauber mit Nuss
Seitenschneider für Kabelbinder
Persönliche Schutzausrüstung (Helm, Handschuhe, Absturzsicherung)
Montage in 5 Schritten
Fassade analysieren & Montage planen
Trapezblechstruktur prüfen (Profil, Stärke, Befestigung)
Modulanzahl, Ausrichtung und Kabelwege festlegen
Befestigungspunkte für Tragschienen und Durchdringungen definieren
Tragschienen auf Trapezblech befestigen
Tragschienen senkrecht zur Profilrichtung anbringen
Direkt auf den Hochsicken mit zugelassenen Blechschrauben befestigen
Gummidichtungen oder Abstandspads verwenden, um Kontaktkorrosion zu vermeiden
Montagesystem ausrichten & vorbereiten
Schienen exakt ausrichten (horizontal/vertikal)
Modulhalter (Mittel- und Endklemmen) auf Position bringen
Abstand gemäß Modultyp einhalten
Module einsetzen & sichern
PV-Module vorsichtig einlegen
Mit Klemmen fixieren und Drehmoment beachten
Optional: Abrutschsicherungen, Hänger oder Brandschutzbleche montieren
Elektrische Verbindung & Abschlussprüfung
Module elektrisch verbinden (DC-seitig)
Kabel ordnungsgemäß befestigen (UV-beständige Kabelbinder)
Sichtprüfung und Systemcheck vor Inbetriebnahme
Wichtige Hinweise
Die Montage sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen. Statische Anforderungen, bauphysikalische Gegebenheiten und örtliche Vorschriften sind zu berücksichtigen.
Detaillierte technische Hinweise und Pläne findest du in Kürze im Bereich „Montageanleitung“ auf dieser Seite.
Gerne unterstützen wir dich vorab in einem kostenlosen Erstgespräch bei der Planung deiner PV-Fassade.
