pv-wood
PV-Montagesystem für die Befestigung von PV Modulen an bestehenden Holzständerwänden und Vollholzwänden.
Zugehörige Dokumente
Wählen Sie ein Dokument aus, um die zugehörigen Unterlagen zu erhalten.
PV-Module sicher an Holzfassaden befestigen

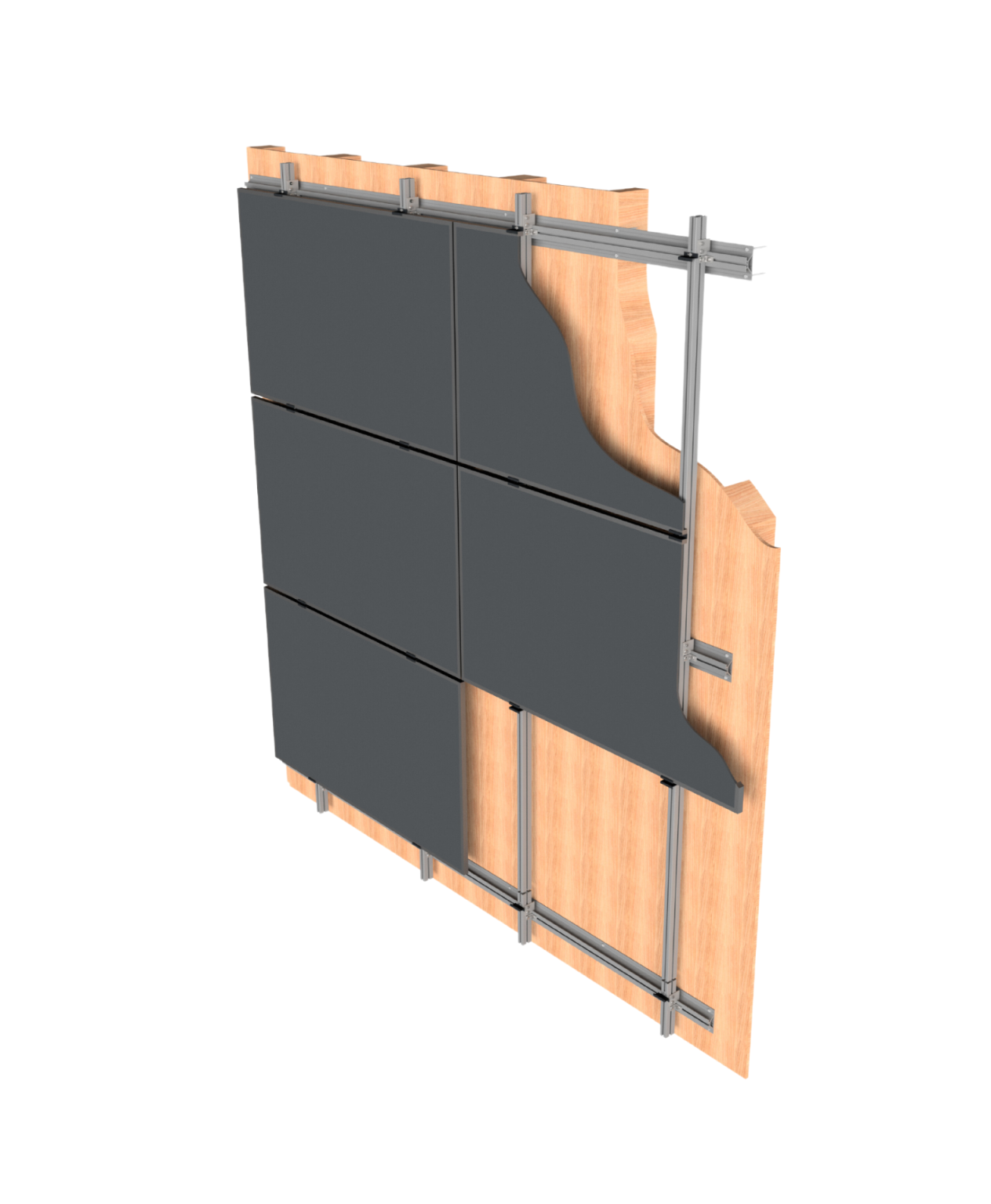

Das pv-wood System wurde speziell für die Befestigung von gerahmten oder rahmenlosen Photovoltaik-Modulen an senkrechten Holzständerwänden und Vollholzwänden entwickelt.
Ob im Neubau, bei der Sanierung oder zur nachträglichen Installation an Bestandsgebäuden – pv-wood ist die ideale Lösung für vertikale Holzuntergründe.
Die Montage erfolgt schnell, sauber und materialsparend – ganz ohne aufwändige Unterkonstruktionen.
Dank seiner durchdachten Konstruktion sorgt pv-wood für eine dauerhafte und sichere Verbindung zwischen Modul und Fassade.
Effizientes Montagesystem für PV-Module an Holzfassaden
Unser pv-wood System ermöglicht die sichere und einfache Befestigung von gerahmten oder rahmenlosen Photovoltaik-Modulen an bestehenden Holzständerwänden und Vollholzwänden.
Es eignet sich ideal für den Neubau, die Sanierung sowie die nachträgliche Montage an Bestandsgebäuden.
Allgemeine Produktinformationen
Bezeichnung: pv-wood
Beschreibung: Montagesystem für die Befestigung von PV-Modulen an vertikalen Holzständer und Vollholzwänden
Eignung: Neubau, Sanierung, nachträgliche Montage an Bestand
Bestandteile: Einhängeprofil, Tragprofile, Modulhalter, Module
Geeignet für: senkrechte Ständer- und Vollholzwände
Untergrundeignung: Holz
Allgemeiner Hinweis
Das Produkt pv-wood wird am Montageort verbaut.
Die Verwendung des Systems muss durch qualifizierte Professionisten erfolgen.
Das System ist geprüft und für das Handwerk freigegeben.
Vor jeder Montage müssen die erforderlichen Genehmigungen eingeholt werden.
Netzzugangspunkt des Stromversogers, Abnahmevertrag für Einspeisung, Baugenehmigungen oder Abstandsnachsichten sind erforderlich.
Eine Kontaktaufnahme mit der örtlichen Baubehörde wird empfohlen.
Vorteile des pv-wood Montagesystems
Für senkrechte Holzständer- und Vollholzwände geeignet
Kompatibel mit gerahmten und rahmenlosen PV-Modulen
Einfache Montage dank modularer Bauweise
Geprüft und freigegeben für das Handwerk
Perfekt für Neubau, Renovierung und Nachrüstung
Einleitung
pv-wood ist ein flexibles Montagesystem für Photovoltaik-Fassaden auf gedämmten oder ungedämmten Holzständer- und Vollholzwänden. Es eignet sich für rahmenlose Glas-Glas-Module ebenso wie für gerahmte Standardmodule – sowohl im Neubau als auch bei Sanierungen. Das System kann als BAPV- (building attached) oder BIPV- (building integrated) Lösung umgesetzt werden.
Montage in 3 Schritten
Planung & Vorbereitung
Fassade vermessen, Achsen markieren und Montagepunkte festlegen. Genehmigungen und Netzanschluss prüfen.Systemmontage vor Ort
Die Montage erfolgt aus Einzelteilen direkt auf der Baustelle. Holzprofil, Tragprofil, Sicherungswinkel, Einrasthalter und Modulhalter werden passgenau installiert.Module einsetzen & befestigen
Kompatible PV-Module einsetzen und mit Haltesystem fixieren. Optionale Komponenten wie Blitzschutz und elektrische Anschlüsse ergänzen.
Werkzeuge
Akkuschrauber mit passenden Bits
Bohrmaschine (je nach Untergrund ggf. mit Holz- oder Steinbohrer)
Maßband & Entfernungsmesser
Wasserwaage oder Laser-Nivelliergerät
Bleistift oder Markierstift zum Anzeichnen der Achsen
Kappsäge oder Stichsäge (zum Zuschneiden von Holz- und Aluminiumprofilen)
Maulschlüssel / Ratsche (z. B. 13 mm, je nach Verschraubungssystem)
Inbusschlüssel oder Bit-Einsätze (häufig Größe 4 oder 5)
Seitenschneider für Kabelbinder und PV-Leitungen
Schutzbrille & Gehörschutz bei Arbeiten mit Säge oder Bohrmaschine
Leiter oder Gerüst, je nach Fassadenhöhe
Wichtige Hinweise
Der Aufbau muss durch qualifiziertes Fachpersonal erfolgen. Eine handwerkliche Ausbildung ist zwingend erforderlich. Bitte beachte alle geltenden Vorschriften und genehmigungsrechtlichen Anforderungen.
Detaillierte Informationen zur Montage findest du im PDF auf dieser Seite unter „Montageanleitung“.
Gerne unterstützen wir dich auch in einem kostenlosen Erstgespräch bei der Planung deiner PV-Fassade.
